螺旋溜槽
【产能】：0.15-8t/h ； 【进料尺寸】：0.3-0.02mm
螺旋溜槽
玻璃钢螺旋溜槽具有国内先进水平的高效重选新设备。用于选别粒度0.3-0.02毫米细粒的铁、锡、钨、钽、铌、金矿、煤矿、独居石、金红石、锆英石以及具有足够比重差的其它金属、非金属矿物，经冶金部组织有关科研，设计、高校和厂矿等单位进行鉴定通过，认为该设备性能优良，选别指标先进，确定成批生产推广使用。

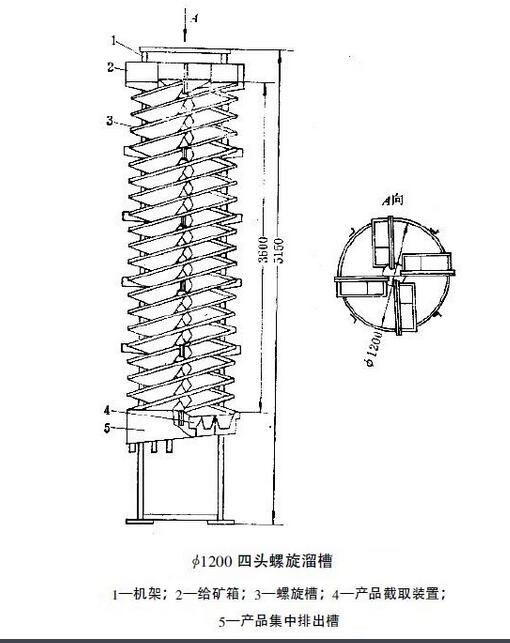

结构/原理
将螺旋溜槽立起，校准垂直线，用铁架或木头固定在合适的位置，由砂泵将矿砂送到螺旋上顶两个进料口处，加入补充水，调节矿桨浓度，矿桨自然从高往下旋流，在旋转的斜面流速中产生一种惯性的离心力，以矿砂的比重、粒度、形状上的差异，通过旋流的重力和离心力的作用，将矿与砂分开，精矿流入精矿斗用管道接出，尾砂流进尾砂斗用管道接到砂池，再用砂泵排走，完成了选矿的全过程。
- 可定制

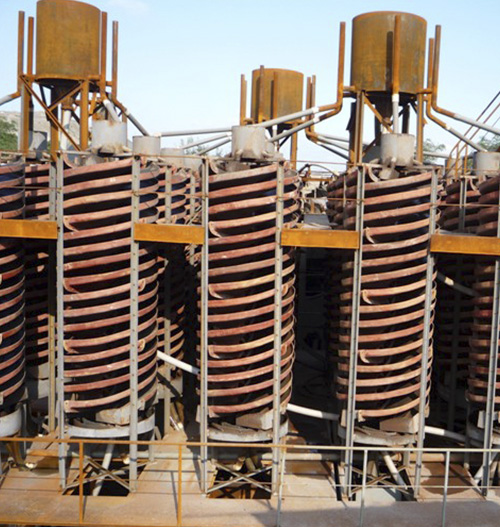

螺旋溜槽应用
产品详情
客户根据设计建立产线
- Layout
客户如有需求，我方工程人员可提供安装服务
- 安装咨询
售后技术支持
- 终身技术支持
本设备适用于分选粒度2--0.02毫米细料的铁矿、钛铁矿、铬铁矿、硫铁矿、锆英石、金红石、独居石、磷乙矿、钨矿、锡矿、钽矿、铌矿以及具有比重差异的其他有色金属、稀有金属和非金属矿物体。本设备具有选别过程稳定、容易控制，给矿浓度允许变化范围大，富集比高、回收率高优势。 多用于处理锡石、白钨矿、铬铁矿、钛铁矿、锆英石和独居石等矿物，也可用于回收浮选尾矿中的重矿物。一般都用它作为粗选设备，可以废弃大部分尾矿而得到粗精矿
前：振动筛，螺旋分级机，洗矿机，擦洗机等 后：摇床，磁选机等
螺旋溜槽具有结构简单、无运动件、重量轻、元噪音、配置安装和维修方便等优点。
| 型号 | 5LL-2000 | 5LL-1500 | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 |
| 外径 (mm) | 2000 | 1500 | 1200 | 900 | 600 | 400 |
| 螺距 (mm) | 1200 | 540, 720 | 900, 720, 540 | 675, 540, 405 | 450, 360, 270 | 240, 180 |
| 距径比（螺距/直径） | 0.6 | 0.75, 0.6, 0.45 | 0.75, 0.6, 0.45 | 0.75, 0.6, 0.45 | 0.75, 0.6, 0.45 | 0.6, 0.45 |
| 横向倾角 | 9° | 9° | 9° | 9° | 9° | 9° |
| 每台最多安装螺旋头数 | 2 | 4-2 | 4-2 | 4-2 | 2 | 2 |
| 给矿粒度 (mm) | 2-0.04 | 0.3-0.02 | 0.3-0.03 | 0.3-0.03 | 0.2-0.02 | 0.2-0.02 |
| 给矿浓度(%) | 30-55 | 25-55 | 25-55 | 25-55 | 25-55 | 25-55 |
| 生产能力 (T/H) | 7-10 | 6-8 | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 |
| 外形尺寸：长 (mm) | 2120 | 1560 | 1360 | 1060 | 700 | 460 |
| 外形尺寸：宽 (mm) | 2120 | 1560 | 1360 | 1060 | 700 | 460 |
| 外形尺寸：高 (mm) | 5600 | 5230 | 5230 | 4000 | 2600 | 1500 |
| 重量 (Kg) | 1200 | 800 | 600 | 400 | 150 | 50 |
